六氟化硫sf6气体泄漏报警监测系统
收藏

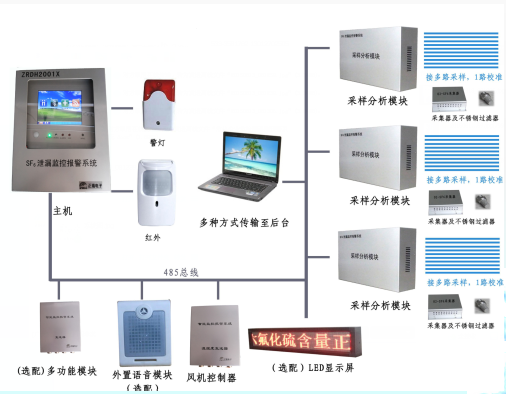

一、综述 SF6气体泄漏智能监控报警系统是根据《SF6安全法规》，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全�；ざ杓�、开发的智能型在线监测系统。它主要检测开关室SF6气体浓度含量和氧气含量、火灾防盗报警，当环境中SF6气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到10~5000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠�；�。 二、系统结构图
三、系统简介 六氟化硫sf6气体泄漏报警监测系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。是采用高压电晕放电技术和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。 整个系统采用�？榛杓�，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、ＧＩＳ开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、无人值守的ＧＩＳ开关室提高管理效率、完善维护体制。监控中心以数据库为核心，既可以实时变电站、开关室的环境及设备运行状况的监控、，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。 本系统可为广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室（GIS室）、SF6主变室等。 四、 ZRDH2001N 型SF6气体在线监测报警系统组成 1、系统由主机，氧气/SF6变送器、温湿度变送器，通风设备控制器液晶显示屏等组成。 可实时检测SF6气体浓度、氧气含量、温湿度等。系统自动记录各种报警数据，通风设备启动数据，可以设定自动启动通风设备时间，SF6泄露超标以及氧气含量＜18％时，自动启动通风设备．根据用户需要提供与远程通信装置的接口，实现�？�、遥测、遥信等功能。 五、系统主要设备功能介绍 1、主机
ZRDH2001N主机主要功能是完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、软硬复位等。主机配备操作面板与显示界面，具有灵活的人机交流功能。 特点： l 简易人机操作界面； l 存储和查询告警及历史数据； l 告警、运行指示灯指示； l 告警语音提示； l 800×600的8寸触摸液晶屏显示； l 双RS485总线接口，便于组网。 l 多种报警信号输出（两路掉电报警信号，两路） l 循环采集、分析处理各气体探头的信息及数据； l 主机尺寸为：320*400*110（水平*高*厚，单位mm）。 l 户外防雨箱：320*400*110（水平*高*厚，单位mm） 2、气体取样分析�？�
l 德国进口的SMARTGAS红外传感器测SF6，德国进口的电化学传感器测SF6。 l 检测点：12路+1路零点校准；增加�？榭衫┏涞蕉嗦� l 样气流速：6L/min，气路管道可长达几百米 l 取样方式：长寿命电磁泵,连续工作>20000小时，间歇启动>50000小时，低噪声内置5μm孔径的不锈钢烧结过滤器可有效过滤空气杂质功能 l 工作电源：185～250VAC，防浪泳和雷击功能 l SF6浓度检测范围：0～9999ppm，0~1000PPM内误差小于±10ppm l SF6浓度检测最小示值：1ppm l O2检测范围：0～25.0%误差：＜0.5% l 自动加强跟踪可疑测量点功能，有效防止误报。 l 独创的零点校准系统，系统没运行50个小时置换端口抽取纯净气体校准传感器。

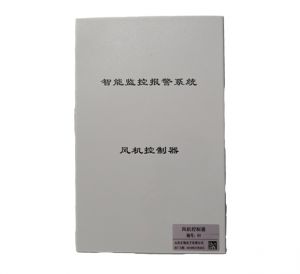

3、温湿度变送器/风机控制器
温湿变送器功能：现场温度、湿度的实时检测，并将实时数据传送到主机。 风机控制器功能：是控制风力发电机将风能转化为电能并贮存到蓄电池的装置，控制器全部采用微电脑和无触点控制技术，并具备各种�；すδ�。 特点: l 风机控制采用施耐德交流接触器控制输出 l 瑞士进口温湿度传感器，温度误差<0.5℃ ，湿度误差为：±3%。 l 防雷措施RS485总线接口，便于组网． 五、系统特点 ● 超限报警泄漏时自动启动风机排风功能； ● 环境中O2含量检测功能；缺氧时自动报警，自动排风； ● 大屏幕液晶动态中文显示，具有屏幕自动�；すδ�。界面友好，刷新速度快； ● SF6、O2气体含量超标时，风机自动启动功能； ● 定时排风功能； ● 报警时启动强制排风功能； ● 相关历史数据存储及检索功能； ● 温度、湿度检测、报警及显示； ● 二路实时防盗报警监控； ● 二路实时火灾报警监控，火灾自动关闭风机； ● 语音提示报警功能； 六、技术参数 ● SF6浓度超限报警点：1000ppm,精度＜±5% 精度＜±10ppm ● O2浓度检测范围0－25%，缺氧报警点：18%，精度＜±0.5% 精度＜1%FS ● 温度显示范围：-20～+99℃，精度＜±0.5%； ● 湿度显示范围：0～99%RH，精度＜±3%； ● 输入电源：AC 220V±20%； ● 声光报警功能提示：主机有声光报警功能 ● 报警输出接点功率：AC220/5安； ● 风机输出接点：380V/15安（三相）或220V/15安； ● 风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机； ● 海量日志数据报警信息存储设计； ● 5路大容量报警触点输出。 ● 实时防盗火灾报警监测； ● SF6气体检测报警误差＜5%，氧气报警误差＜0.5%； ● 风机控制器可控制原有风机。 ●通讯：RS485接口 ●系统平均无故障工作时间（MTBF）为8000小时

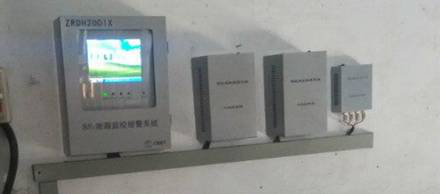

七、现场安装图
|
